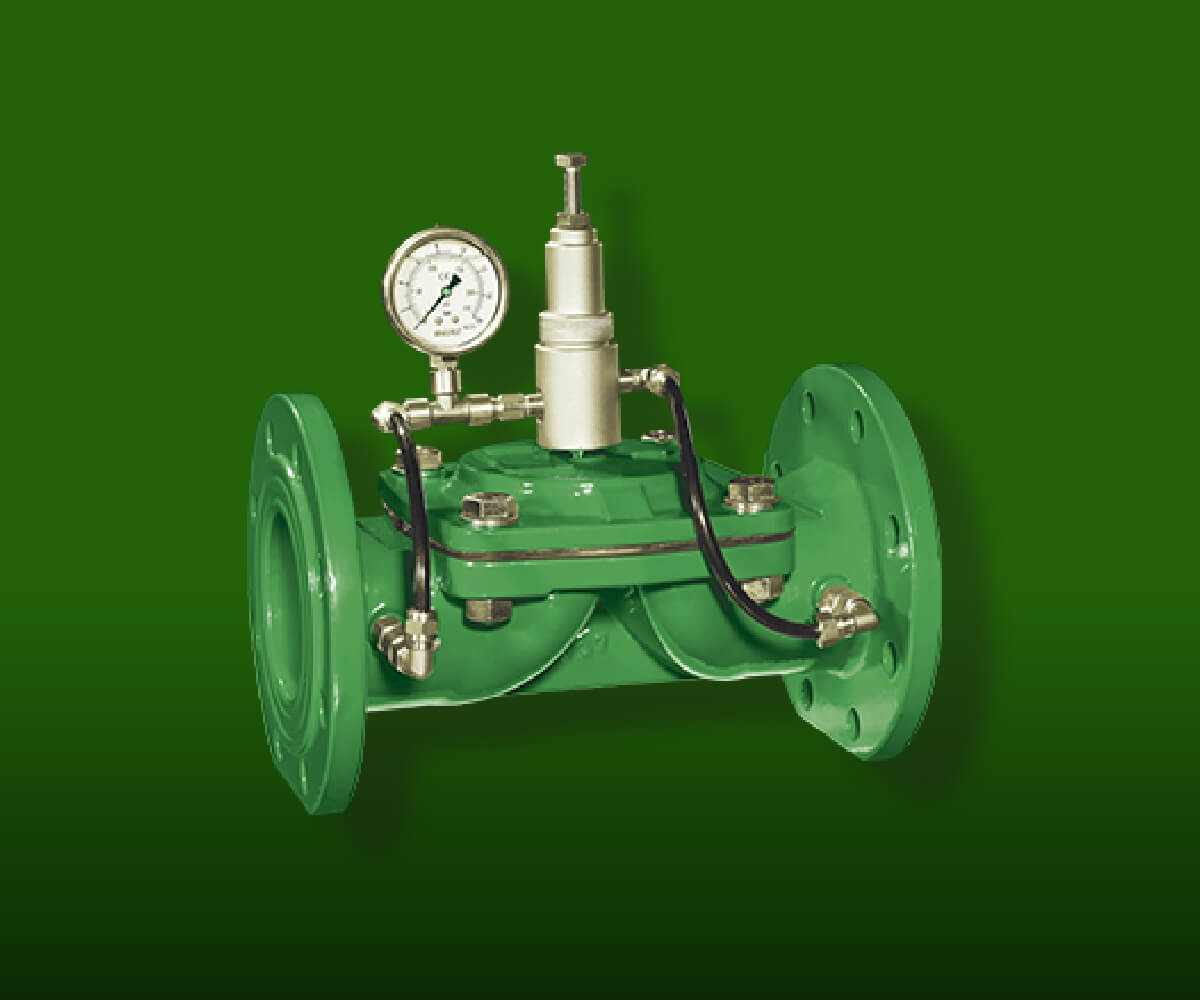

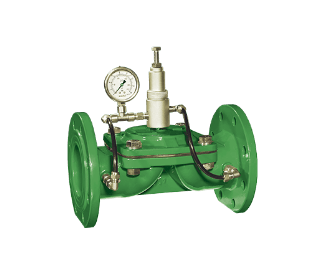

Basınç Sabitleme Kontrol Vanası

Metal Pilot

Montaj

• Vana girişine 3 numaralı parmak filtre ve 2 numaralı mini küresel vana bağlandıktan sonra bakır veya plastik boru yardımıyla basınç sabitleyici pilotun “I” çıkışına te bağlantı elemanıyla bağlantı sağlanır.
• Metal pilotun “II” çıkışı gerekli bağlantı elemanlarıyla vana kapağına giriş yapılır.
• Vana çıkışına 2/1 numaralı mini küresel vana bağlanır. Buradan metal pilotun “III” çıkışına bağlantı sağlanır. Son olarak te bağlantı elemanının diğer çıkışına manometre bağlanılır.
• Vana anma çapı, hat çapıyla aynı veya bir küçük anma çapı olmalıdır.
• Vanayı üzerinde gösterilen ok işareti yönünde monte ediniz.
• Vananın hatta montajında izolasyon vanaları (kelebek veya sürgülü vana v.b), hava tahliye vanası, hızlı basınç tahliye kontrol vanası (QR) ve pislik tutucu vanalar kullanılması tavsiye edilir.
• Basınç düşümü esnasında kavitasyon riski,vana gövdesi için tehlikelidir. Ayarlamak istediğiniz çıkış basınç değerini kavitasyon çizelgesine bakarak ayarlayınız veya firmamıza başvurunuz.

Ayarlama

• Pompayı çalıştırınız veya şebekedeki ana vanayı açarak sisteme suyu veriniz.
• Vananın kontrol haznesine suyun ulaşması icin birkaç saniye kadar bekleyiniz.
• Ayar civatasını “5” saat yönünde çevirdiğinizde, ayar basınç değeri artacak, aksi yönde çevirdiğinizde ise azalacaktır.
• İstenilen giriş basınç değerini ayarladıktan sonra, ayar civatası altında bulunan somunu sıkınız.
• “2” ile gösterilen parmak filtreyi, suyun kalitesine göre kontrol ediniz ve temizleyiniz. Su çok kirli olmadıkça filtre temizliğini birkaç ay içinde birden fazla yapmayınız.
• Kış mevsiminde kullanılmayan vanaların aktuatorundeki ve pilot vanalarındaki suyu tahliye ediniz.

1. Basınç Sabitleme (Relief) Pilot
2. Mini Küresel Vana
3. Parmak Filtre
4. Manometre
5. Basınç Ayar Cıvatası

Plastik Pilot

Montaj

• Vana girişine 2 numaralı parmak filtre bağlandıktan plastik boru yardımıyla basınç sabitleyici pilotun “I” çıkışına ve 3 yollu vananın closed “C” çıkışına te bağlantı elemanıyla bağlantı sağlanır.
• Plastik pilotun “II” çıkışı gerekli bağlantı elemanlarıyla plastik pilotun “I” çıkışına bağlanır.
• Plastik pilotun “III” nolu çıkışı 3 yollu vananın auto “A” çıkışına bağlanır ve vana çıkışına “3” numaralı kör tapa bağlanır.
• Vana anma çapı, hat çapıyla aynı veya bir küçük anma çapı olmalıdır.
• Vanayı üzerinde gösterilen ok işareti yönünde monte ediniz.
• Vananın hatta montajında izolasyon vanaları (kelebek veya sürgülü vana v.b), hava tahliye vanası, hızlı basınç tahliye kontrol vanası (QR) ve pislik tutucu vanalar kullanılması tavsiye edilir.
• Basınç düşümü esnasında kavitasyon riski,vana gövdesi için tehlikelidir. Ayarlamak istediğiniz çıkış basınç değerini kavitasyon çizelgesine bakarak ayarlayınız veya firmamıza başvurunuz.

Ayarlama

• Pompayı çalıştırınız veya şebekedeki ana vanayı açarak sisteme suyu veriniz.
• 3 yollu vanayı auto “A” konumuna getiriniz.
• Vananın kontrol haznesine suyun ulaşması icin birkaç saniye kadar bekleyiniz.
• Ayar civatasını “5” saat yönünde çevirdiğinizde, ayar basınç değeri artacak, aksi yönde çevirdiğinizde ise azalacaktır.
• İstenilen giriş basınç değerini ayarladıktan sonra, ayar civatası altında bulunan somunu sıkınız.
• “2” ile gösterilen parmak filtreyi, suyun kalitesine göre kontrol ediniz ve temizleyiniz. Su çok kirli olmadıkça filtre temizliğini birkaç ay içinde birden fazla yapmayınız.
• Kış mevsiminde kullanılmayan vanaların aktuatorundeki ve pilot vanalarındaki suyu tahliye ediniz.

1. Basınç Düşürücü Pilot
2. Parmak Fiiltre
3. Kör Tapa
4. "3 Yollu" Vana
5. Basınç Ayar Civatası

‍
